當前位置 :
服務(wù)熱線
010-63716865
OMPO框架封裝Keggin型多酸的合成及其CO2光還原性能的研究
發(fā)布時間：2022-03-30 瀏覽量：18274
1. 文章信息

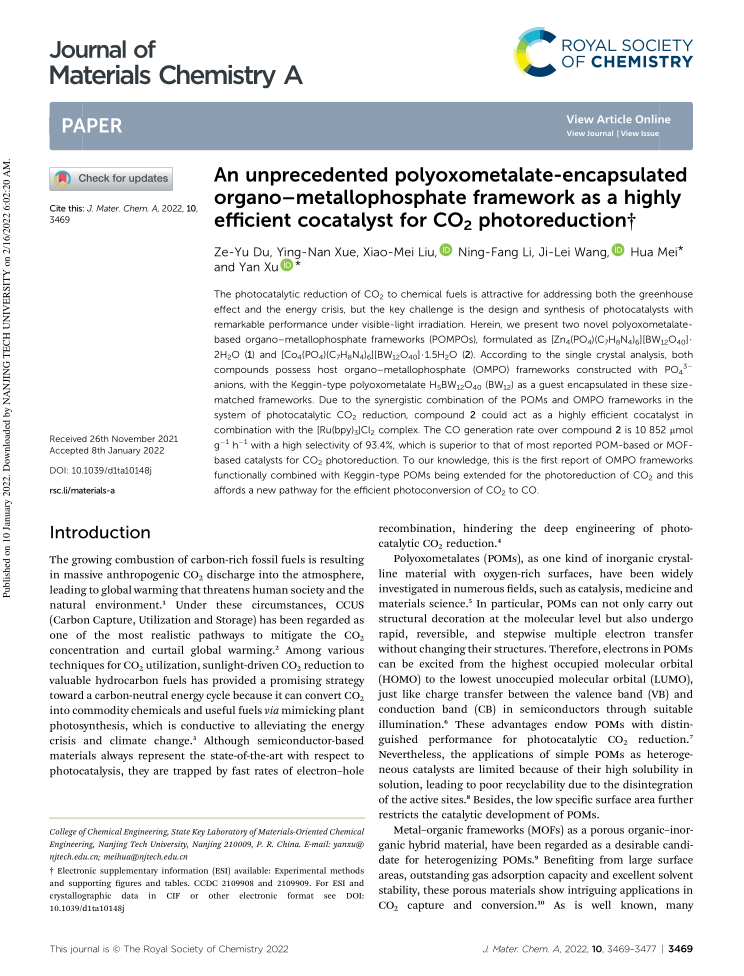

標題：An unprecedented polyoxometalate-encapsulated organo–metallophosphate framework as a highly efficient cocatalyst for CO2 photoreduction
頁碼：J. Mater. Chem. A, 2022, 10, 3469.
2. 文章鏈接
專用鏈接：https://pubs.rsc.org/en/content/articlelanding/2022/ta/d1ta10148j
3. 期刊信息
期刊名：Journal of Materials Chemistry A
ISSN: 2050-7488
影響因子：12.732
分區(qū)信息：中科院1區(qū)Top；JCR分區(qū)（Q1）
涉及研究方向：材料學
4. 作者信息：
第一作者：南京工業(yè)大學化工學院博士研究生：杜澤宇
通訊作者：南京工業(yè)大學化工學院教授：許巖
共同通訊作者：南京工業(yè)大學化工學院教授：梅華

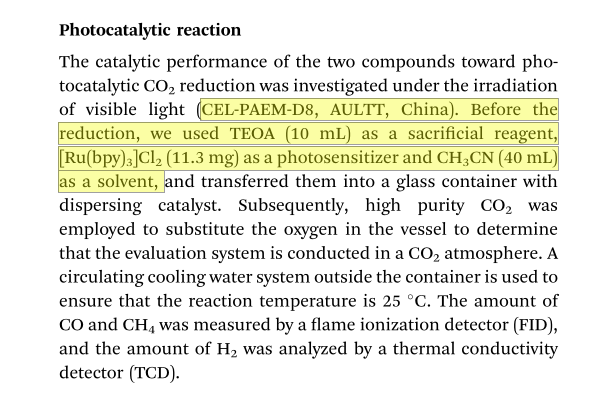

5. 光源型號：北京中教金源(CEL-PAEM-D8, AULTT, China)，（300 W氙燈，可見光范圍）
文章簡介：光催化CO2還原不僅對工業(yè)化CO2存在特殊意義，也能為解決全球氣候變暖提供研究基礎(chǔ)。本文采用了一種簡便的合成方法，成功將Keggin型多金屬氧酸鹽(POMs)裝載于有機金屬磷酸鹽(OMPO)框架中。與大多數(shù)多酸基金屬有機框架(POMOFs)不同的是，該雜化材料呈現(xiàn)出含有磷酸根的OMPO框架封裝Keggin型多酸的結(jié)構(gòu)，在POMOFs系列中極為罕見。在可見光的照射下，多金屬氧酸鹽扮演高效的多電子供體角色，而OMPO框架負責吸附并且活化CO2分子，正是上述的協(xié)同作用導致該雜化材料擁有出色的CO2光還原活性，其CO2轉(zhuǎn)化成CO的速率達到10852 μmol g-1 h-1，CO的選擇性為93.4 %。
我們一致認為本文的創(chuàng)新之處有以下幾點：
1.利用磷酸根(PO43-)構(gòu)建新型的OMPO框架，并且封裝Keggin型多酸
2. OMPO框架與多酸的協(xié)同作用有利于光電子轉(zhuǎn)移
3. OMPO框架裝載POMs基材料具有出色的光催化CO2還原活性

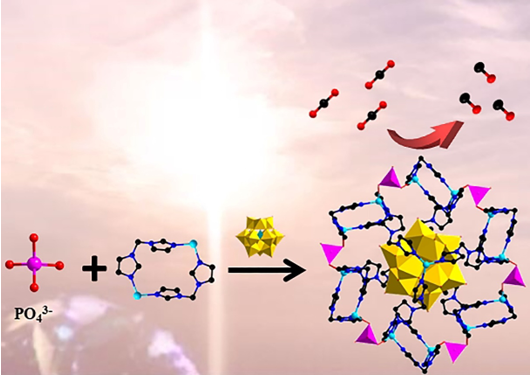

圖1 圖形摘要

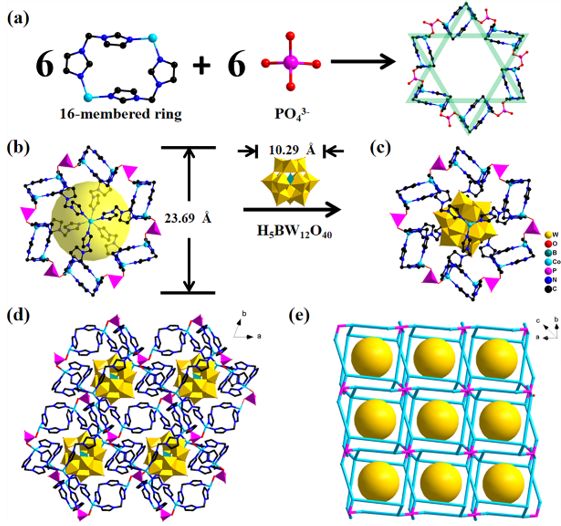

圖2 催化劑的單晶結(jié)構(gòu)

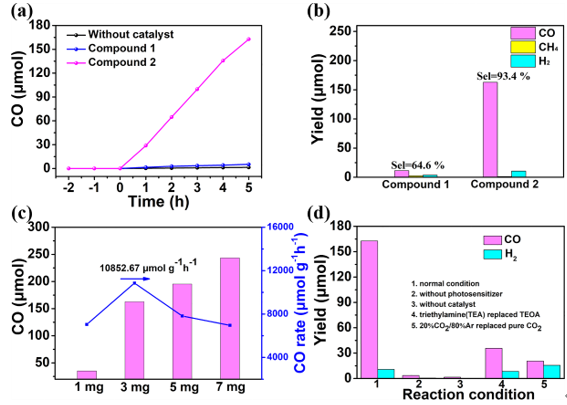

圖3 光催化測試
圖1 圖形摘要
圖2 催化劑的單晶結(jié)構(gòu)
圖3 光催化測試
