氙燈光源為全光譜光源，光譜覆蓋范圍為200-2500nm，又有與太陽光相匹配的光譜吸收，應用范圍非常廣泛。在光化學、電化學、光電測試、光物理測試等方面除了全光譜的需求外，還需要連續的單色光用于科學研究，為了滿足多數科研工作者的要求，中教金源公司采用公司現有的各種氙燈光源（光催化氙燈CEL -HX、模擬日光氙燈CEL-S500,S150），匹配多種單色儀開發出了系列波長可調氙燈光源，實現的波長連續可調，應用材料表征、光電測試、電化學分析、光催化及IPCE測試等多領域中。

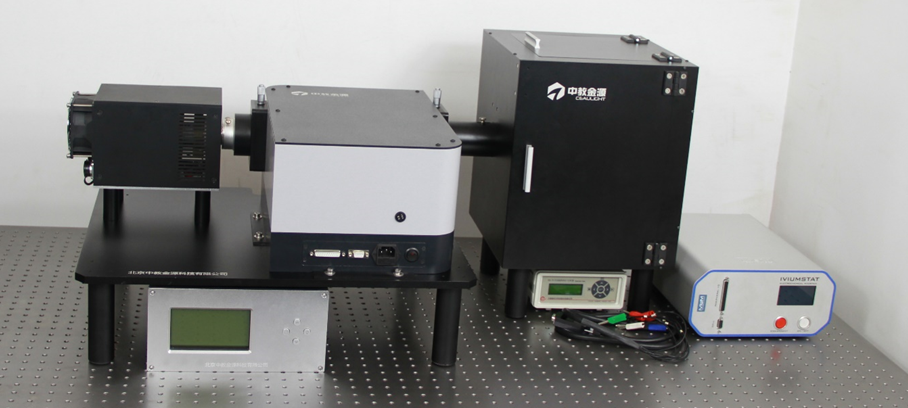

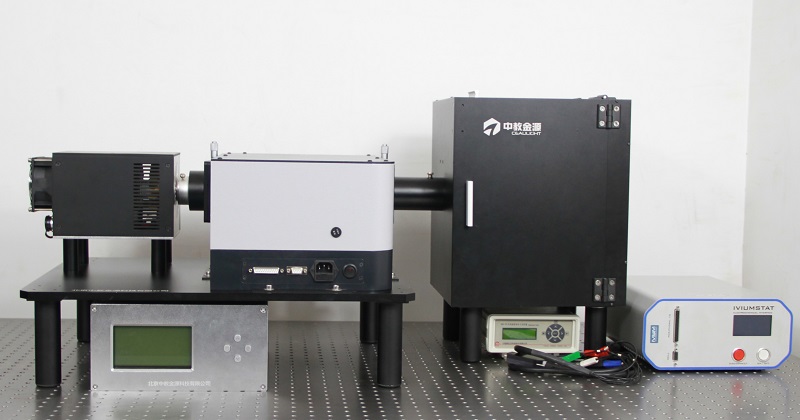

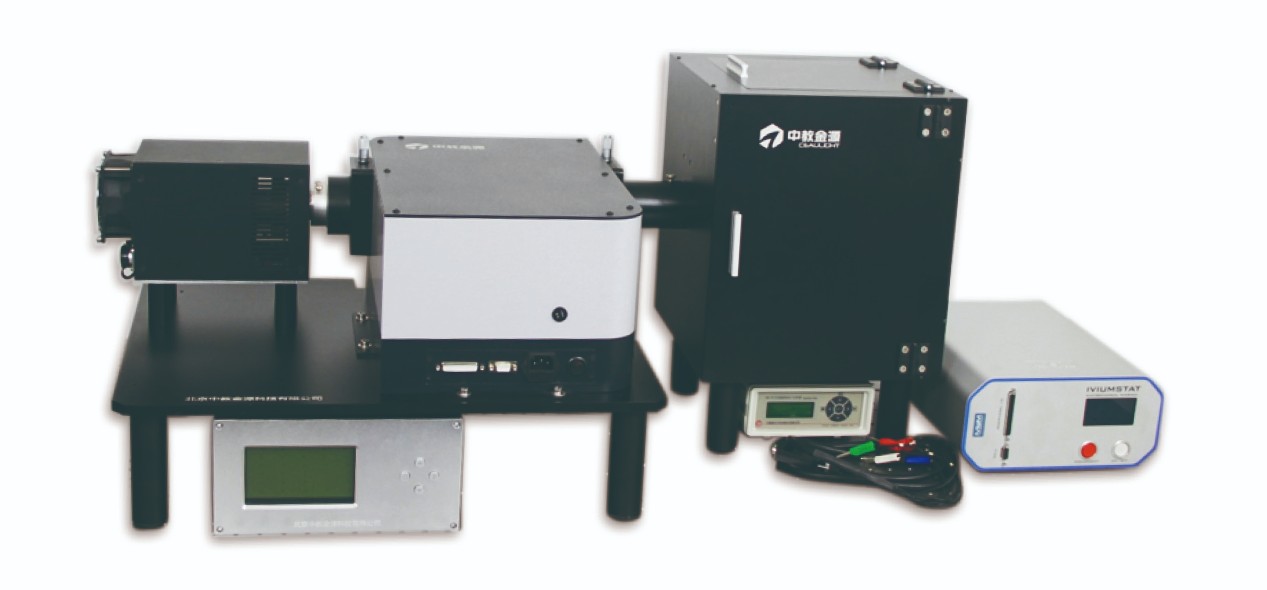

CEL-SLF300/302可調單色光源系統是采用300W氙燈光源，搭配多光柵掃描單色儀（主要為CEL-IS151或CEL-IS302），配合濾光片輪等周邊附件，組合而成的可調光源系統。
濾光片輪的主要作用：多級光譜屬正常的衍射現象，是具有公倍數波長的光譜同時從單色儀的狹縫里出來，引起單色光的純度下降。例如，當單色儀處在600nm時，600nm的1級光譜、300nm的2級光譜和200nm的3級光譜都會從狹縫里出來，而此時只有600nm的1級光譜才是我們需要的。為了去處2級、3級乃至多級光譜，通常采用長波通濾光片來濾掉短波長的輻射。
可調單色光源覆蓋了紫外區、可見區、紅外區，可選光源有很多種，可選光源有氘燈、碘鎢燈、氙燈光源、汞燈光源等，其中氙燈應用十分廣泛，并且具有連續的的全光譜。
CEL-SLF300波長可調光源系統標準配置
光源 | CEL-PF300-T8氙燈光源 |
單色儀 | CEL-IS151雙光柵掃描單色儀 |
濾光片輪 | 電動濾光片輪IFW6，可以自動+手動 |
配件 | 光學水平底板、耦合接頭、匯聚透鏡、封閉光路套筒等 |
快門 | 自動快門Shutter用于控制照射時間（0.1ms）,DK25 |
暗室 | 屏蔽暗室30cm*30cm*30cm，可調高度 |
反應池（選配） | CEL-CPE50光電反應池 |
光譜范圍 | 300-1600nm |
輸出光功率密度 | 10 mw/cm2（最高可達50以上） |
輸出帶寬 | 連續可調，0.1～30nm |
穩定度 | 光輸出穩定性好，優于0.5% |
應用 | 材料表征、光電測試、電化學分析、光催化及IPCE測試 |
常用可選配件
系統中有很多輔助配件可以幫助系統更方便的完成設備的運轉。
1)CEL-NP2000強光光功率計 用于監控輸出光的光功率密度
2)AULTT-P4000 光纖光譜儀 用于監測輸出光的光譜
3) 自動快門 Shutter用于控制照射時間
4）三維四探針樣片臺 用于放置樣品，并精確調整距離
5）5mm液晶光纖/石英光纖 用于單色光的引出照射
6） 定制光學暗箱 用于摒棄雜散光的影響和電磁屏蔽
7）光學小平臺 用于調整系統中各儀器的高度使光路水平
8）電化學工作站 電信號數據采集
9）各種電化學反應池 用于光電反應
CEL-SLF300可調單色光源系統技術特點
1)光源穩定性好，優于0.5% ；集成度高，系統整合在一塊光學平板上，光路穩定且便于運輸；
2)光路經過優化，達到最大的光輸出效率50mw/cm2；輸出帶寬連續可調，0.1～30nm；
3)軟件可實現波長的任意調整及延時設置，USB2.0計算機接口；
4)非對稱水平Czerny-Turner光路，消慧差設計，可改善譜線對稱性和提高光學分辨率，消二次色散設計，有效抑制雜散光；
5)可根據具體需求靈活配置多塊光柵；RS232和USB接口，通過計算機控制光柵轉換、濾光片更換和波長掃描，實現全自動寬光譜測試；
6)入光口可與我公司各種光源配套使用，可配光纖接口；
7)可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，垂直出口安裝CCD；
8)精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長；
9)狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長；
10)配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用；
11)光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染；
12)單色儀機體為鑄件一體結構，保證光學系統穩定性。
